Značení norem pro CE certifikaci: jak se v něm vyznat?

Označení jako ČSN EN ISO 13849-1 vypadá jako změť zkratek, ale je v něm jasný systém. V článku si ukážeme, jak ho číst, jak normy zapadají do CE značení a kde u svého stroje začít.

Je v tom systém

Předpony se čtou zprava doleva, tedy od původu k vám. Vezměme ČSN EN ISO 13849-1:

ISO (nebo IEC) je mezinárodní úroveň. Norma platí celosvětově.
EN znamená, že ji beze změn převzala evropská normalizační organizace (CEN nebo CENELEC) jako evropskou normu.
ČSN znamená, že ji, opět beze změny, převzala do české soustavy Česká agentura pro standardizaci.

Text je při každém převzetí identický, mění se jen jazyk a titulní list. Kdyby národní verze obsahovala technické odchylky, nemohla by nést označení EN ISO ani ČSN EN ISO. Takové úpravy se značí zkratkou MOD (modified adoption) a vysvětlení odchylek najdete vždy přímo v úvodu dané normy.

Z toho plynou další kombinace, které potkáte:

ČSN EN je evropská norma. Buď ji CEN vytvořil úplně nově, nebo jde o modifikovanou verzi původní ISO/IEC normy, která tím ztratila označení EN ISO nebo EN IEC (jak jsme si říkali u MOD výše).
ČSN EN IEC je norma z IEC převzatá přes CENELEC.
ČSN ISO bez EN je norma z ISO přímo do české soustavy, která neprošla evropskou harmonizací.
Samotné ČSN je čistě národní česká norma.

Části: -1, -2 a tak dál

Větší normy jsou rozdělené na číslované části. Vraťme se k našemu příkladu ISO 13849:

-1 obecné principy designu, výpočet Performance Level
-2 validace

Část -1 je podle konvencí ISO/IEC obvykle vyhrazená pro obecný základ s principy, terminologií a metodikou. Vyšší čísla pak řeší specifika, ať už zkušební metody, validaci nebo podkategorie strojů. Je to konvence, ne absolutní pravidlo, ale platí ve většině případů.

Pravidlo, které se vyplatí dodržovat, je projít si celou rodinu norem a najít, co je pro váš stroj relevantní. Někdy stačí jedna část, jindy potřebujete kombinovat víc dohromady. U ISO 13849 typicky používáte -1 pro návrh a -2 pro validaci jako pár, u jiných rodin může být relevantní jen jedna konkrétní část. Klíč je vědět, že rodina existuje, a posoudit, co skutečně potřebujete.

Kdo to píše: ISO, IEC, CEN a CENELEC

Za normami stojí čtyři organizace, dvě mezinárodní a dvě evropské.

ISO je International Organization for Standardization, Mezinárodní organizace pro normalizaci se sídlem v Ženevě. Vytváří mezinárodní normy napříč obory mimo elektrotechniku. Pro snadné zapamatování: ISO řeší mechaniku a obecné inženýrství.

IEC je International Electrotechnical Commission, Mezinárodní elektrotechnická komise, také se sídlem v Ženevě. Pokrývá elektrotechniku, elektroniku a navazující technologie. Stručně: IEC dělá elektriku.

CEN (Comité Européen de Normalisation, Evropský výbor pro normalizaci) a CENELEC (Comité Européen de Normalisation Électrotechnique, Evropský výbor pro normalizaci v elektrotechnice) jsou jejich evropské dvojníky. CEN dělá totéž co ISO v evropském rámci, CENELEC totéž co IEC.

A tady přichází otázka: proč mít evropské varianty, když mezinárodní už existují? Důvod je politický a praktický zároveň. Evropská unie potřebovala jednotné normy napříč členskými státy, aby mohl fungovat společný trh. Místo aby si CEN a CENELEC psaly všechno od nuly, uzavřely s ISO a IEC dohody o spolupráci, konkrétně Vídeňskou dohodu z roku 1991 a Frankfurtskou dohodu. Princip je jednoduchý: pokud ISO nebo IEC vytvoří kvalitní mezinárodní normu, CEN nebo CENELEC ji přebere beze změn jako evropskou. Vlastní normy si CEN a CENELEC píší jen tam, kde EU řeší specifickou problematiku, typicky navázanou na konkrétní směrnici nebo nařízení.

Proto je drtivá většina norem, které potkáte, označená jako EN ISO nebo EN IEC. Mezinárodní obsah s evropskou pečetí.

Národní organizace a kdo má jakou váhu

Tohle ale není celý svět normalizace. Každá země má vlastní národní organizaci, podobně jako ČAS u nás. Němci mají DIN (Deutsches Institut für Normung), Britové BSI, Američané ANSI, Japonci JISC. DIN EN ISO 13849-1 je úplně ta samá norma jako ČSN EN ISO 13849-1, jen v německé národní soustavě.

Mezi jednotlivými úrovněmi je důležitý rozdíl v dosahu:

ISO a IEC platí celosvětově, je to vrstva s globálním dosahem a největší univerzální vahou.
CEN a CENELEC jsou relevantní pro evropský trh a CE značení. Mimo Evropu sama o sobě předpona EN žádnou speciální váhu nemá, hodnotu nese až ISO nebo IEC obsah pod ní.
Národní organizace jsou v zásadě lokální distributoři, kteří mezinárodní normy překládají a vydávají pro svůj trh.

Z národních organizací stojí za samostatnou zmínku DIN. Němci jsou v mezinárodní standardizaci dlouhodobě extrémně aktivní a řada ISO norem ve strojní bezpečnosti má německé kořeny nebo silnou německou účast v technických komitétech. Když narazíte na německou interpretaci konkrétní normy nebo na komentář od německého autora, často reprezentuje mainstream evropského pohledu. Nepřehlížejte to.

Velký obrázek: legislativa a normy

Než půjdete normu vybírat, je dobré vědět, jak zapadá do celku.

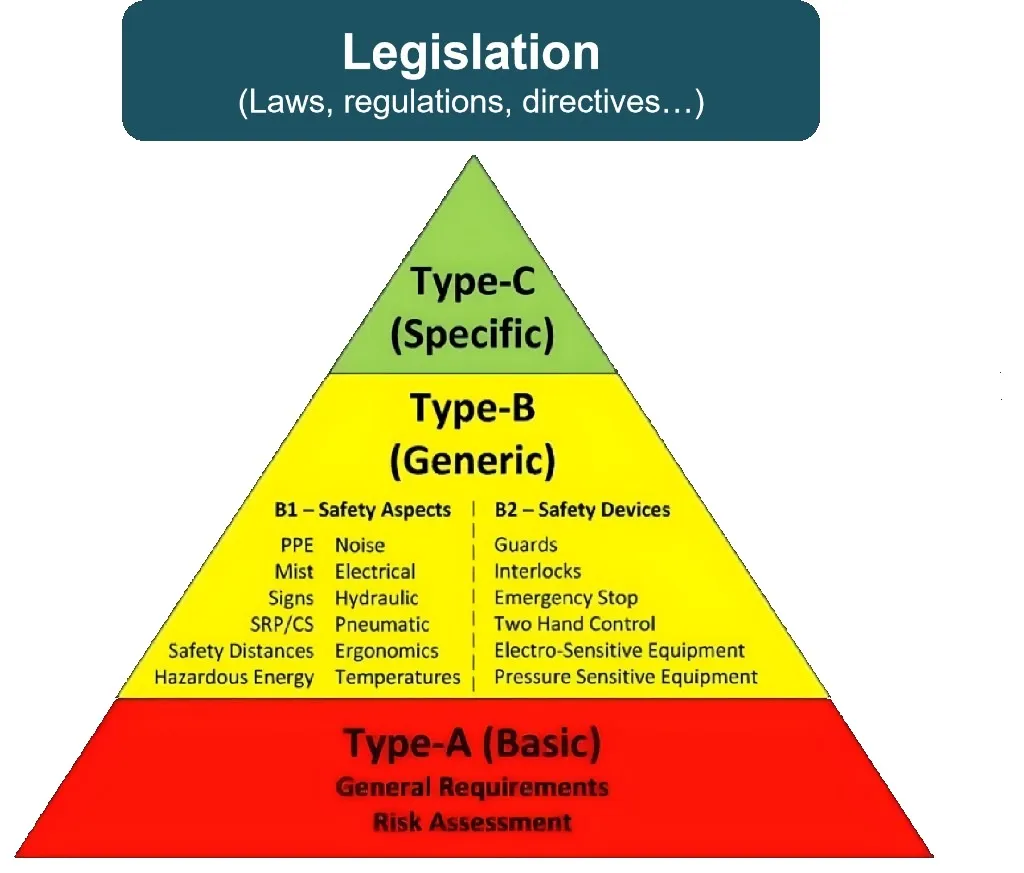

Pyramida vztahu legislativy a harmonizovaných norem: na vrcholu legislativa, pod ní normy typu A, B a C.

Na vrcholu stojí legislativa, ve světě strojních zařízení směrnice 2006/42/ES a od ledna 2027 Nařízení (EU) 2023/1230. Ta definuje základní požadavky na ochranu zdraví a bezpečnost, které musí každý stroj splnit, aby získal CE značení. Tyto požadavky jsou obecné a aplikovatelné na všechna strojní zařízení. Říkají co, ale neříkají jak.

Pod legislativou stojí harmonizované normy. To jsou normy, jejichž odkaz Evropská komise zveřejnila v Úředním věstníku EU jako uznaný prostředek prokazování shody s konkrétní směrnicí nebo nařízením. Říkají jak. Pokud postavíte stroj podle nich, dostanete předpoklad shody s těmi konkrétními požadavky legislativy, které norma pokrývá. K předpokladu shody se ještě vrátíme.

Stručně: směrnice nebo nařízení jsou povinné, harmonizované normy jsou dobrovolný (a vysoce doporučený) nástroj k jejich splnění.

Typy A, B, C a kde začít

Harmonizované normy pro strojní zařízení mají vnitřní hierarchii. Definuje ji ISO 12100 a říká, jak je norma obecná nebo specifická. Schéma se vztahuje na všechny strojní bezpečnostní normy, ISO i IEC. Proto se v něm objevují i normy jako IEC 60204 nebo IEC 62061, které řeší elektrickou nebo funkční stránku strojní bezpečnosti.

Typ A

Základ pro všechny stroje. Existuje jediná: ISO 12100, která definuje analýzu rizik a strategii jejich snižování.

Typ B1: bezpečnostní aspekty

Generické normy řešící konkrétní aspekt bezpečnosti, který se může vyskytnout u různých strojů. Příklady:

bezpečné vzdálenosti (ISO 13857)
funkční bezpečnost řízení (ISO 13849, IEC 62061)
elektrika strojních zařízení (IEC 60204)
hluk, povrchové teploty, ergonomie

Typ B2: ochranná zařízení

Generické normy pro konkrétní ochranná zařízení. Příklady:

kryty (ISO 14120)
blokovací zařízení (ISO 14119)
elektricky citlivá ochranná zařízení, např. světelné závory (IEC 61496)
tlakově citlivá ochranná zařízení (ISO 13856)

Typ C

Normy pro konkrétní stroj nebo úzkou skupinu strojů, typicky obráběcí stroje, lisy nebo roboty.

Pravidlo přednosti a postup

V případě rozporu má typ C přednost před typem B a A. Tým, který psal typ C, znal danou technologii do detailu a v normě vám napřímo říká, které typy B potřebujete a kde se opřít o ISO 12100.

Postup návrhu pak obvykle vypadá takhle: zjistíte, jestli na váš stroj existuje C norma. Pokud ano, je to váš primární průvodce a sama vás navede dál na potřebné typy B a A.

Co když norma typu C neexistuje

U mnoha jednoúčelových nebo netypických strojů C norma prostě není. Stává se to běžně, jen to vyžaduje víc práce a uvažování. Postup:

Začněte u ISO 12100, která vás provede analýzou rizik a metodikou snižování. To je vaše páteř.
Identifikujte relevantní typy B, pro každé identifikované riziko najděte odpovídající B normu, ať už pro kryty, vzdálenosti, řídicí systémy nebo hluk.
Vezměte si C normu pro podobný stroj nebo komponentu jako inspiraci. Pokud má váš stroj brousicí část, sáhněte po C normě pro brusné stroje. Pokud má lisovací uzel, podívejte se na normu pro lisy.

Důležitý detail: norma pro podobný stroj funguje jako inspirace, ne jako primární předpis. Projděte si ji kriticky a doložte v dokumentaci, proč jste konkrétní řešení převzali nebo upravili.

Normy jsou dobrovolné, ale…

Tady bývá nejčastější omyl. Použití harmonizované normy je dobrovolné. Stojí to přímo v úvodním bodu 48 Nařízení (EU) 2023/1230 a stejný princip platil i za směrnice 2006/42/ES. Co je závazné, jsou základní požadavky dané legislativou. Na EU prohlášení o shodě tedy musíte povinně uvést použité směrnice a nařízení, normy uvádět technicky nemusíte.

Praxe je ale jiná. Prohlášení o shodě, na kterém není uvedena žádná norma, vypadá podezřele. Z pohledu dozoru i z pohledu zákazníka je to signál, že buď výrobce normy neřešil, nebo si není jistý, jestli je vůbec dodržel. Uvedení použitých harmonizovaných norem je formálně dobrovolné, fakticky standard branže.

Proč je tedy používat: předpoklad shody

Protože harmonizovaná norma je nejjistější cesta, jak shodu prokázat. Pokud vyrobíte stroj v souladu s harmonizovanou normou, jejíž odkaz je zveřejněn v Úředním věstníku EU, platí předpoklad shody. Stroj se považuje za splňující ty základní požadavky, které daná norma pokrývá. Vyplývá to z článku 7 směrnice 2006/42/ES a článku 20 Nařízení (EU) 2023/1230.

V praxi to znamená přenesení důkazního břemene. Bez normy musíte sami obhájit, že vaše řešení požadavek splňuje. S harmonizovanou normou se opíráte o zavedený konsenzus.

Pozor na detail: předpoklad shody dává jen to konkrétní vydání normy, jehož odkaz je skutečně v seznamu harmonizovaných norem. Ne každá EN norma je harmonizovaná, ověřte si konkrétní výtisk.

Kdy jít vlastní cestou

Bez harmonizované normy shodu prokázat můžete také, jen obhajobu i důkazní břemeno nesete sami. Dává to smysl ve dvou situacích:

Technologická limitace. Norma předpokládá řešení, které u vašeho stroje fyzicky nedává smysl, a vy máte ekvivalentní bezpečnostní opatření.
Ekonomická limitace. Striktní dodržení normy by neúměrně zvedlo cenu při marginálním přínosu pro bezpečnost. Tady mějte prvotřídní dokumentaci.

V obou případech musí stát na začátku analýza rizik, která jasně doloží stejnou nebo vyšší úroveň bezpečnosti.

Bonus: kus světa zadarmo

ČSN EN ISO norma stojí na celosvětově uznávaném ISO textu. Stroj navržený podle dobré ČSN EN ISO normy s vysokou pravděpodobností splní valnou většinu požadavků i mimo Evropu, protože ty z velké části vycházejí ze stejných ISO základů.

Není to záruka. USA (OSHA, ANSI, UL), Brazílie (NR-12) a další jurisdikce mají vlastní specifika, která je třeba ověřit. Ale výchozí pozice je výrazně lepší, než kdyby stroj vznikal podle čistě národní normy.
